350 TRIUMPH 3TA 1965

page 9900 ŕ 9905
Restauration 350 Triumph 3TA

Restauration 350 triumph 3TA ou restoration 350 triumph 3ta , dite triumph twenty one



***************************************************************************************************************

Page spéciale outillage, sera mise à jour au fûr et à mesure du démontage

***************************************************************************************************************



Pour commencer j'ai juste un jeu de clé mixte en pouces norme US : 1/4, 5/16, 3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16" et presque rine ne va , puisque la visserie est en withworth .

Un jeu à la norme withworth me sera plus utile : . 1/8", 3/16", 1/4", 5/16", 3/8", 7/16", 1/2" et 9/16" , ansi qu'un jeu de douille 1/8", 3/16", 1/4", 5/16", 3/8", 7/16", 1/2"

A noter qu'il faut reprendre la douille de 1/4 w au tour pour que son diametre extérieur soit à env 18.5 afin de pouvoir demonter les ecrou du couvercle de selection.

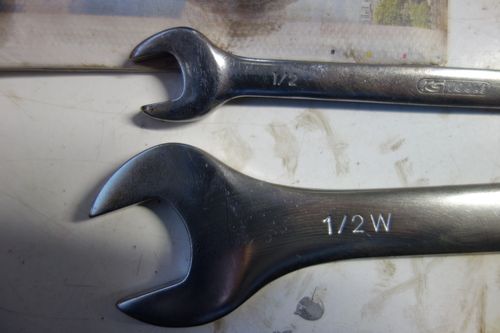

Pour illustrer la différence des clés en pouces "US" et "Withworth" , voici 2 clé de 1/2 " , en haut norme US, 1/2 " correspond à la cote sur plat de l'ecrou en bas norme withworth ou 1/2" correspond au diametre de du boulon !

L'image montre deux clés plates en acier, posées sur une surface blanche. La clé du bas porte la marque '1/2W' gravée sur le métal. Ces outils sont dans un état correct avec quelques traces d'usage normal et de légères marques d'oxydation. Il s'agit d'outils de maintenance générale utilisés pour l'entretien mécanique.. Photo détaillée de Triumph 350, moto ancienne britannique emblématique, idéale pour collection vintage et passionnés de motos classiques.



Douille métriques 23,26,28 en 6 pans pour ecrous distributions , boite, embrayage, alternateurs à défaut d'avoir les bonnes



Liens

https://www.tracytools.com/helicoil-thread-repair-kits/bsf-thread-repair-kits

https://www.easytools.fr/cles-en-pouce/74-cles-mixtes-whitworth-5024763029677.html

https://www.mecatechnic.com/fr-FR/jeu-de-7-douilles-longues-whitworth-3-8_UO99494.htm

https://www.ebay.com/str/lancashireclassicbikes?_pgn=11&rt=nc

Outils spéciaux 3 TA

Arrache embrayage : D662/3

https://shop.atelier-chatokhine.com/fr/accueil/1259-extracteur-embrayage-bsatriumph.html



outillages

https://britishfasteners.com/?gclid=EAIaIQobChMIwcbbgpyB_AIV6e3mCh0duwQiEAAYASAAEgL8H_D_BwE

garniture frein

https://www.ebay.com/itm/225085636846?hash=item34682640ee:g:55AAAOSwfEJhZt2e

LH : Filetage à gauche

OA : Over all : longueur hors tout ( sous la tête )

U H: Under the Head : longueur non filetée sous la tête.



Filetage anglais :

BSF

BSCY



couple de serrage ( Triumph 350-500 workshop)

conversion lb/ft en m/kg

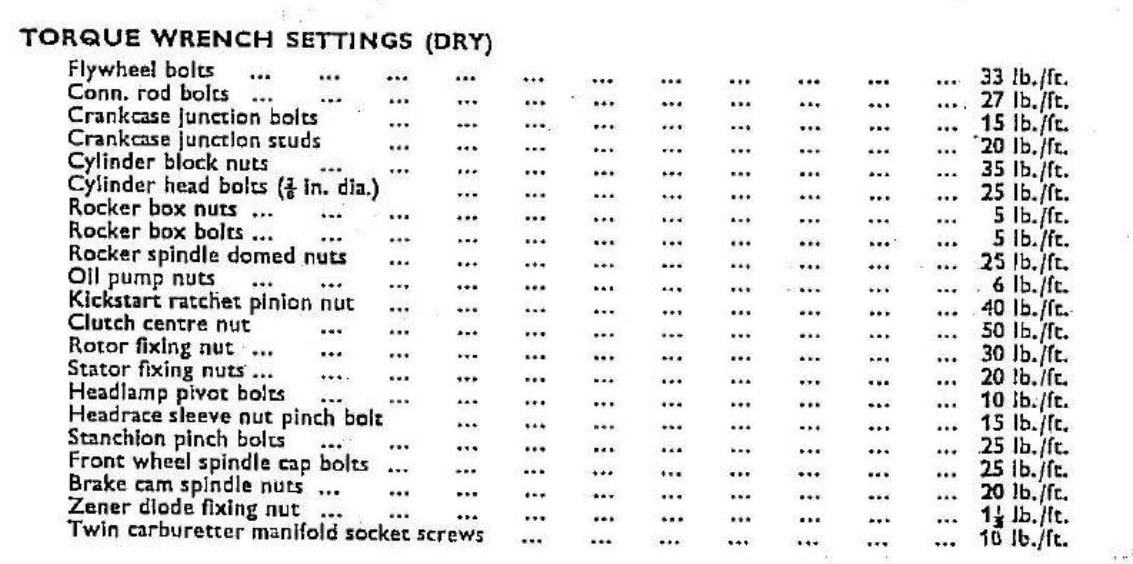

Tableau des couples de serrage (torque wrench settings) pour une moto à sec, spécifiant les valeurs en lb./ft. pour différents éléments : boulons de volant magnétique (33), bielles (27), carter moteur (15), goujons carter (20), écrous de bloc cylindre (35), boulons de culasse 3/8 pouces (25), écrous de boîte de vitesses (5), boulons de boîte (5), écrous dôme de fusée de boîte (25), écrous de pompe à huile (6), écrou de pignon de kick (40), écrou de fixation du rotor (15), écrou de fixation du rotor (30), écrous de fixation du stator (20), boulons de pivot de phare (10), boulon de serrage de manchon de surface (15), boulons de pince de té de fourche (25), boulons de capuchon de fusée de roue avant (15), écrous de fusée de came de frein (20), écrou de fixation de diode Zener (1½), vis de collecteur de carburateur double (18). Photo détaillée de Triumph 350, moto ancienne britannique emblématique, idéale pour collection vintage et passionnés de motos classiques.
