RAVAT ER-BMA 100cc

RAVAT ER-BMA 98cc moteur Zurcher
page 1
restauration bma ravat type er bma 100cc à moteur Zurcher

Novembre 2014,

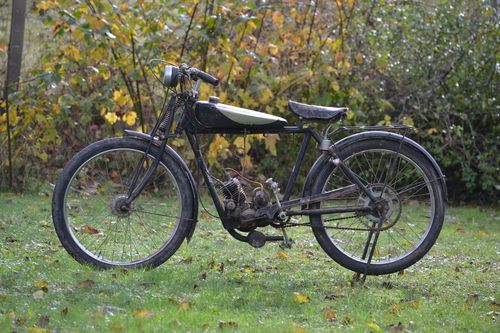

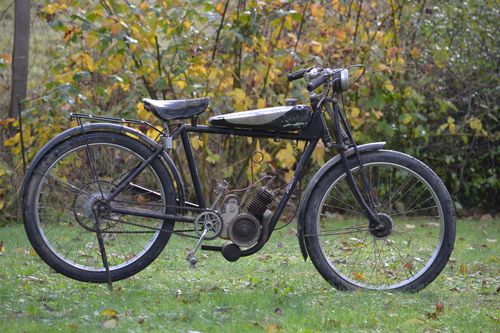

Séance photo rituelle, pour ce nouveau projet, à part la dynamo, la machine est complette , ce qui est vraiment essentiel vue la difficulté pour trouver des pieces des BMA Ravat.

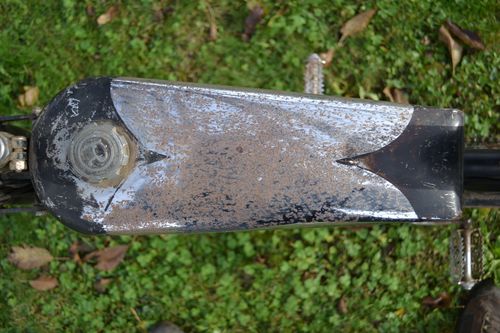

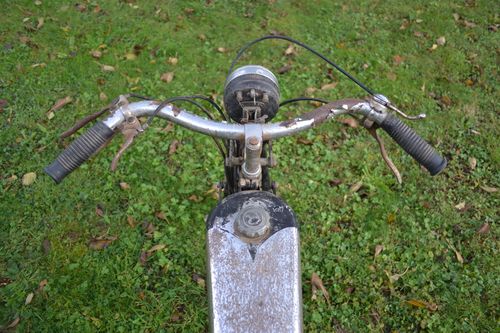

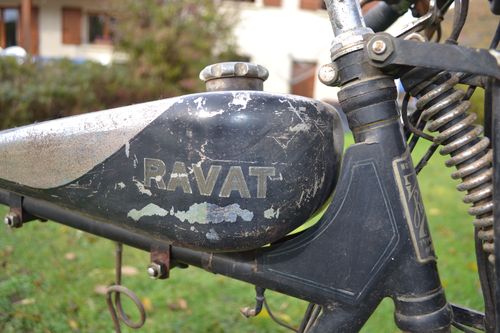

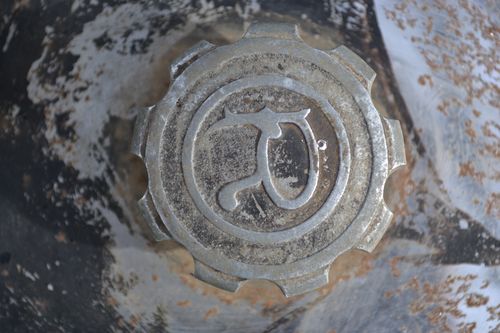

Tous les chromes sont à refaire, celui du guidon s'enleve et le réservoir est trés piqué.

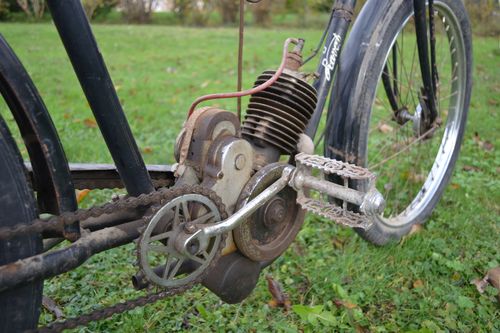

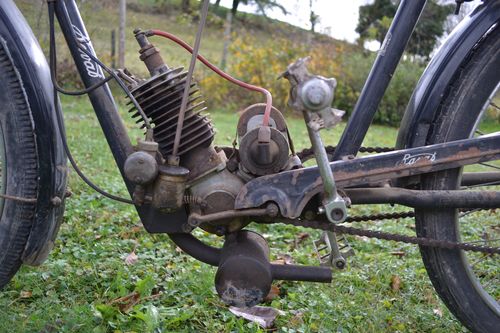

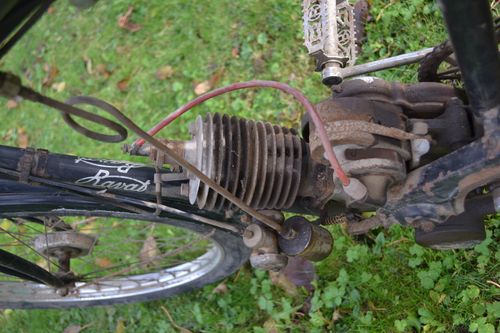

Moteur 2T Zurcher, 98cc , carbu Gurtner.

Heureusement le moteur n'est pas bloqué.

Pas question de tenter un démarrage, mais je ne résiste pas à démonter la bougie pour donner un coup de pédale et voir la magnéto donne... et bien non pas d'allumage.

Apres cette séance photo, je vais commencer par l'administratif, dossier FFVE et j'espere bientôt carte grise....









page 2
restauration bma ravat type er bma 100cc à moteur Zurcher

Novembre suite 2014,

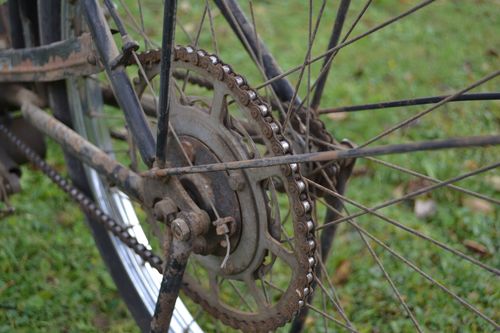

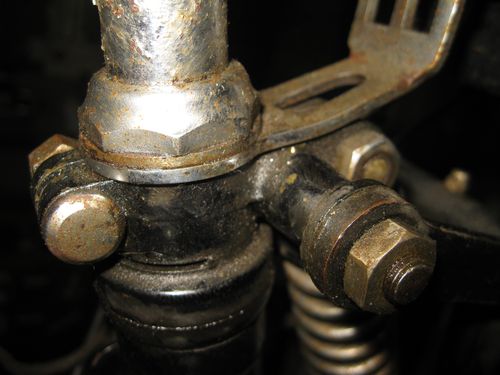

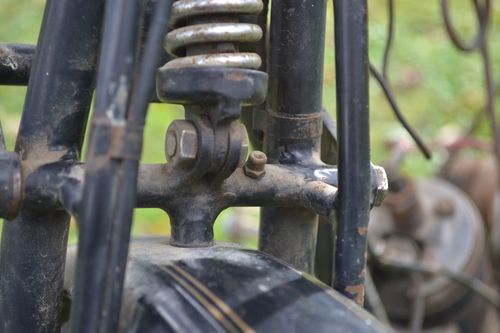

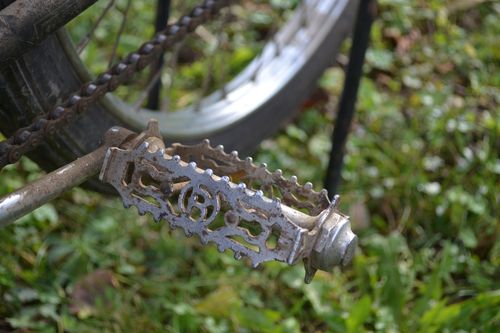

Je continue la séance photo de ce BMA Ravat

C'est pas finit

Joli graisseur :

page 3
restauration bma ravat type er bma 100cc à moteur Zurcher

Doc moteur

Trouvé dans un petit livre Motocyclette, comme illustration moteur

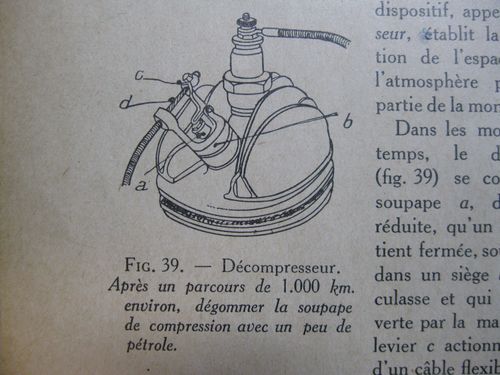

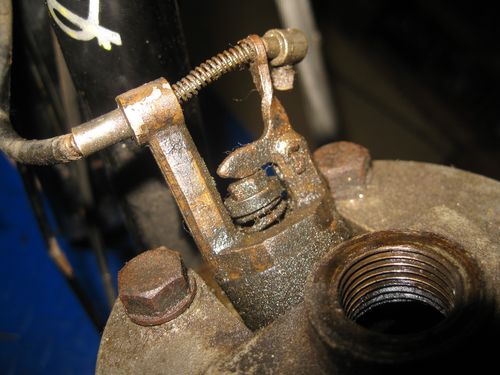

La culasse et son décompresseur

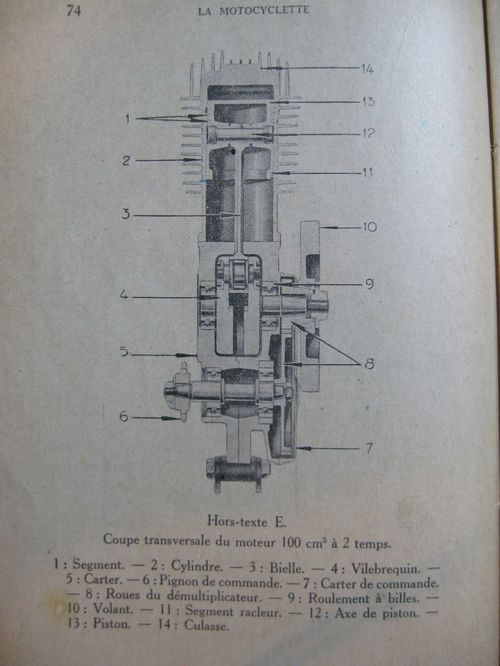

Eclaté moteur Zurcher 100cc

Principe fonctionnement du 2T Zurcher avec son piston à déflecteur

Mécanisme d'embrayage

page 4
restauration bma ravat type er bma 100cc à moteur Zurcher

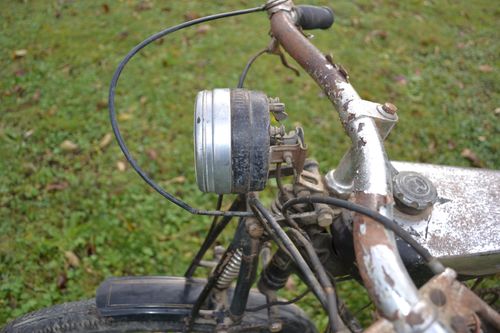

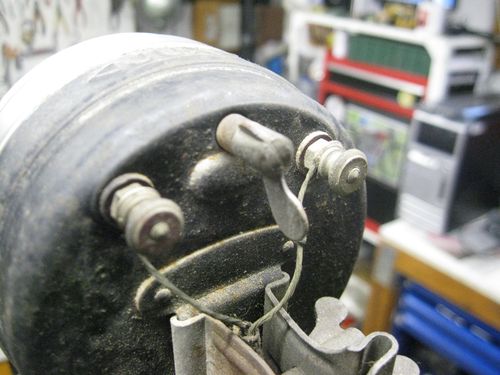

Phare LUX bma ravat

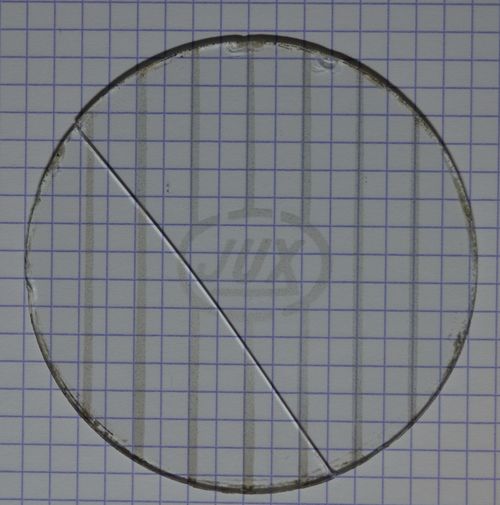

Dommage le verre esr fendu, ça va pas être facile à trouver...

il fait 80 mm de diametre, épaisseur du verre .

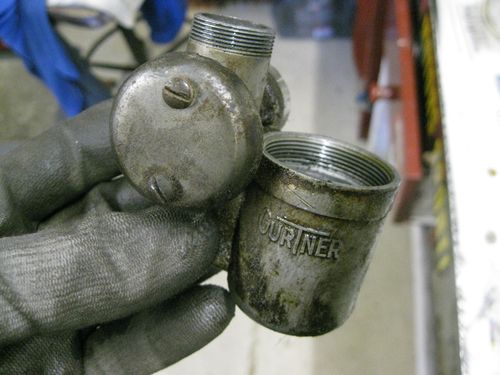

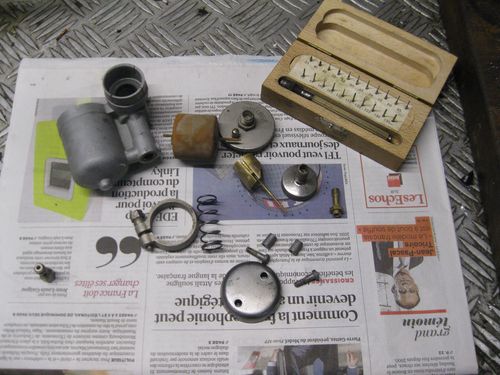

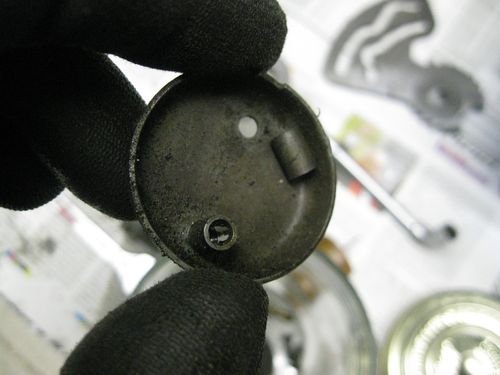

Démontage du carbu Gurtner

Trempage puis nettoyage souflage... Le gicleur est tellement obstrué, que le prend les alésoir pour le déboucher ( pas pour agrandir, juste pour déboucher!)

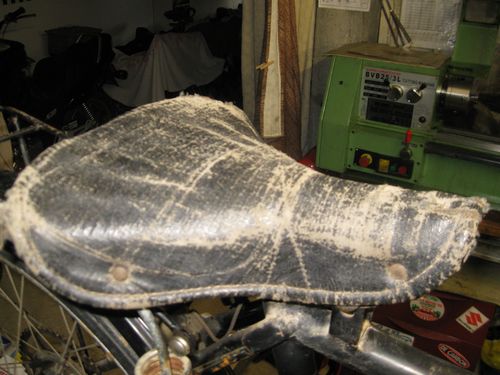

Tient une photo de la selle, j'avais oublié !

page 5
restauration bma ravat type er bma 100cc à moteur Zurcher

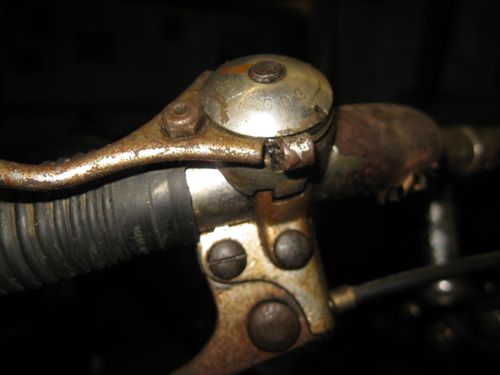

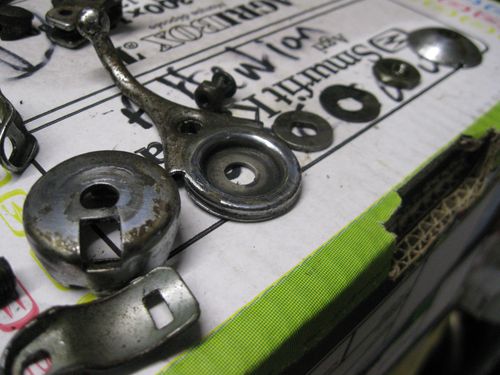

Poignées et levier ravat

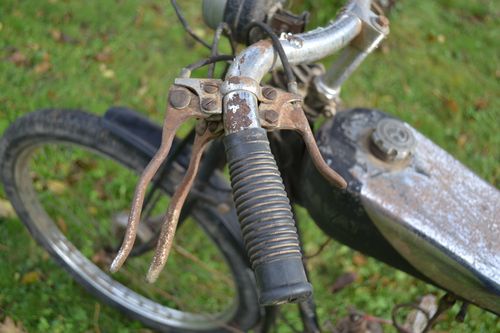

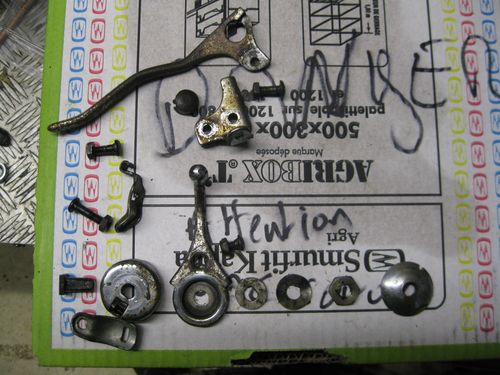

Comme tous les chromes les leviers sont bien rouillés. Démontage levier de gaz

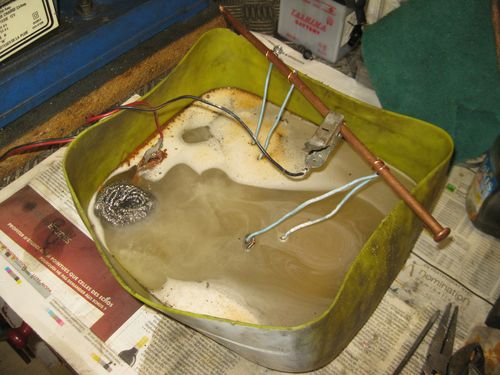

Je vais tenter de dérouiller par electrolyse, il parait que ça marche pas mal .Direction la cabanne au fond du jardin à cause des vapeurs. Attention mettre des gants, un masque ...
( google dérouillage electrolyse pour la recette !)

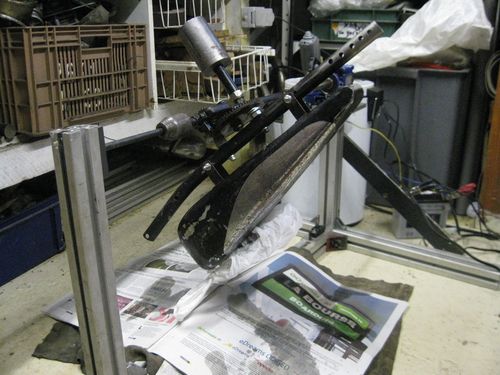

Pendant se temps, je mets le réservoir sur la machine infernale, avec une poignéee de rondelles grower, un peu de gazole, et je laisse tourner!

page 6
restauration bma ravat type er bma 98cc à moteur Zurcher

Poignées et levier ravat

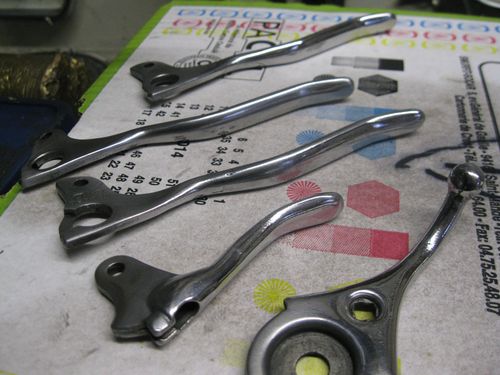

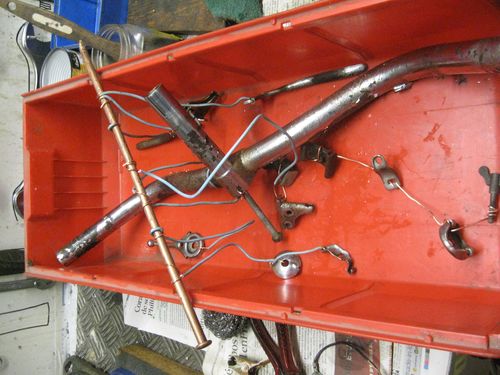

Apres environ 4h d'électrolyse, je ressort les pieces. La rouille à bien disparu, remplacée par une couche noire.

Apres un bon moent avec des disques à polir et de la pate on obtient qq chose de pas mal du tout.

Du coup je recommence avec le quidon et d'autres bricoles.

Voici le guidon à sa sortir 3 h plus tard.

Bon là il y a encore du boulot... Domage que je ne puisse pas faire pareil avec les jantes ! Mais j'ai vu que l'on pouvait en trouver des neuves; Par contre pour les pneus ça semble moins facile à trouver.

Vers pages 7 à 12 ... Suivantes
